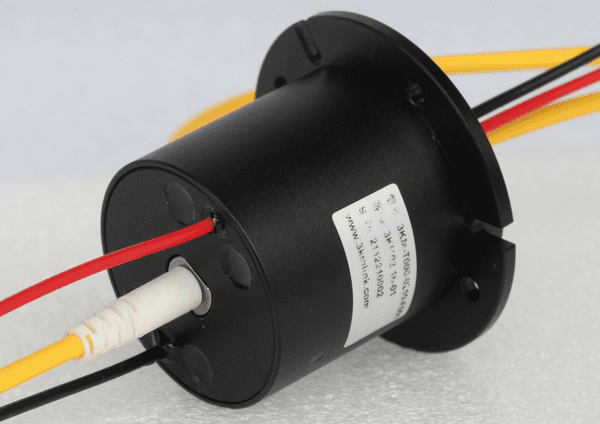

HT0999 光电滑环

产品详情

描述

HT0999光电滑环是一种混合式旋转连接器，可在连续360°旋转过程中同时传输光信号与电信号或电源。它能够在静止部件与旋转部件之间实现稳定可靠的信号传输，适用于需要高速数据传输、大容量信息承载、高精度以及长距离传输的各类应用场景。

光纤部分支持单模或多模光纤传输，工作波长包括1310/1550nm和850/1310nm。与传统电传输相比，光信号传输具有非接触、低损耗、不受电磁干扰等优势，有助于提升信号稳定性和设备使用寿命。

该型号可用于同时需要光通信与电传输的系统，例如机器人、物料搬运系统、医疗系统、雷达系统、视频监控系统、海上设备、海军系统以及其他复杂的旋转设备。

规格参数

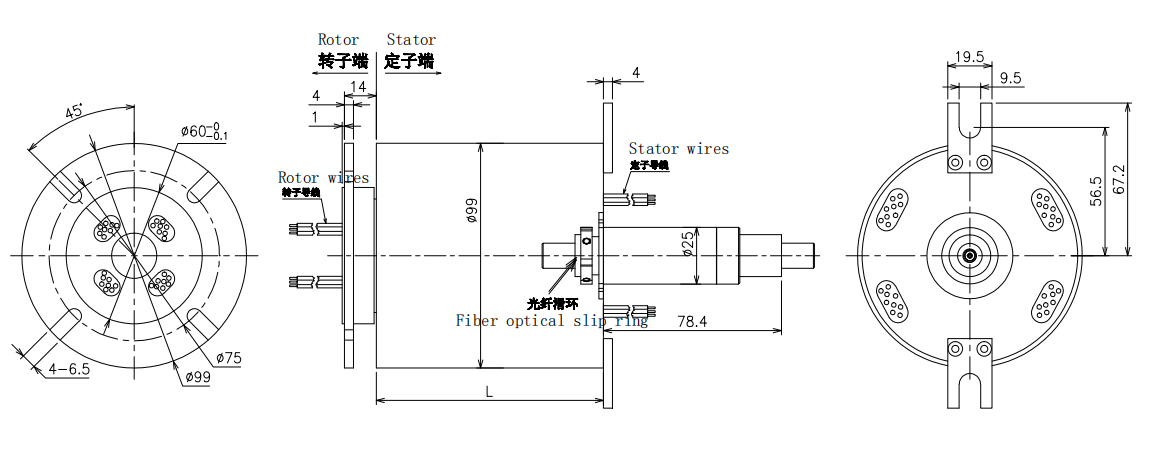

图示

产品选型指南

为选择合适的光电滑环，请确认以下信息：

• 光纤类型

• 光纤通道数量

• 工作波长

• 插入损耗要求

• 回波损耗要求

• 电路编号

• 电流与电压要求

• 信号类型或功率传输要求

• 额定转速

• 工作温度

• 防护等级

• 电缆护套类型

• 连接器类型与端面类型

• 电缆长度

• 安装空间与结构

• 是否需要光学、电气、电源、信号或其他混合传输

如果您不确定哪种型号合适，请将您的设备需求发送给我们。我们的工程师可以帮助您推荐合适的光电滑环解决方案。

特性

• 将光纤传输与电信号或电力传输相结合

• 支持单模和多模光纤选项

• 适用于连续360°旋转

• 支持高速长距离光信号传输

• 插入损耗低，光学性能稳定

• 回波损耗≥35dB

• 光传输不受电磁干扰影响

• 可选防护等级包括IP54、IP65和IP67

• 提供TPU或铠装护套选项

• 提供FC、LC、SC和ST连接器选项

• 可选PC/APC端面

• 预计使用寿命超过一亿次循环

• 结构紧凑，适合集成到复杂的旋转设备中

• 可根据光学、电气、信号、电源及安装需求进行定制

主要应用

• 应用	典型用途
  机器人	旋转式机器人系统中的光电信号传输
  物料搬运系统	旋转搬运设备中的稳定混合传动
  医疗系统	精密旋转医疗设备中的高速信号传输
  遥控系统	控制系统中的光通信与信号传输
  雷达系统	旋转雷达设备中的高速光信号传输
  车辆上的旋转炮塔	车载旋转系统中的混合传输
  视频监控系统	旋转监控系统中的稳定视频、数据与信号传输
  海上设备	在船舶及海上旋转环境中的可靠传输
  海军系统	舰载旋转系统中的光电传输
  国家或国际安全系统	安防相关旋转设备中的信号与数据传输
  潜艇作战系统	水下或海底旋转系统中的光通信

可定制选项

需要定制吗？

如果标准型号无法满足您的需求，请将您的应用详情发送给我们，包括光纤类型、光纤通道数、波长、插入损耗要求、电路数量、电流、电压、信号类型、额定速度、连接器类型、电缆长度、防护等级、安装空间以及工作环境。

我们的工程师可协助确认合适型号，或根据您的设备需求提供定制化的光电滑环解决方案。
