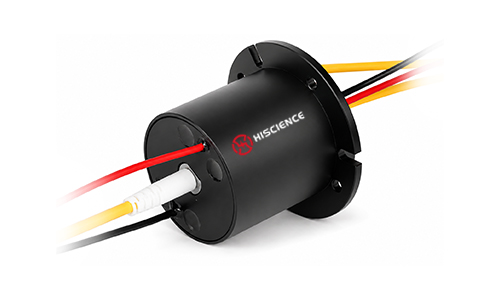

HT0986光电滑环是一种混合式旋转传输装置，旨在实现光学信号与电信号或电力传输的集成，并在连续360°旋转过程中保持稳定。它能够在旋转部件与静止部件之间实现可靠的通信，适用于同时需要高速光传输和可靠电气连接的系统。
与传统电气传输相比，光纤部分具有损耗低、抗干扰能力强、远距离通信性能稳定等优势。光通道不受电磁干扰影响，而电气部分则可同时支持信号或电力传输，有助于简化整体系统集成。
HT0986光电滑环支持单模与多模光纤选项、多种波长组合、可选防护等级以及灵活的连接器配置，适用于对可靠性、精度和紧凑安装有严苛要求的复杂工业环境及旋转设备应用。
| 项目 | 规格 |
|---|---|
| 产品类型 | 光电滑环 |
| 光纤类型 | 单模（SM）、多模（MM） |
| 工作波长 | 1310/1550 nm，850/1310 nm |
| 插入损耗 | <4 dB |
| 插入损耗波动 | <1 dB |
| 回波损耗 | ≥35 dB |
| 工作温度 | -40°C至+85°C |
| 存储温度 | -50°C至+85°C |
| 防护等级 | IP54 / IP65 / IP67（可选） |
| 额定转速 | 0–300 转/分钟 |
| 预计使用寿命 | >1亿次循环 |
| 护套类型 | TPU或装甲（可选） |
| 连接器类型 | FC / LC / SC / ST（端面可选PC/APC） |
| 传输类型 | 光电混合传输 |
为选择合适的HT0986光电滑环，请确认以下事项：
光纤类型
光学通道数量
所需波长
插入损耗要求
回波损耗要求
电路编号
电流与电压要求
信号或电力传输要求
额定转速
工作温度
防护等级
电缆护套类型
连接器类型与端面
电缆长度
安装尺寸与安装方式
是否需要集成光电传输
如果您不确定哪种配置适合您，可以将您的技术需求和应用详情发送给我们。我们的工程师将为您设备推荐合适的解决方案。
将光传输与电传输集成于一个滑环
支持360°连续旋转
支持单模和多模光纤选项
光传输损耗低，抗干扰性能强
无电磁干扰的稳定信号传输
支持高速数据传输以及电信号或电力传输
结构紧凑，便于系统集成
可选IP54、IP65和IP67防护等级
可选TPU或铠装电缆护套
多种连接器选项，包括FC、LC、SC和ST
可选PC/APC连接器端面
使用寿命长达一亿次以上
适用于恶劣且复杂的工业环境
可根据传输、结构及环境要求进行定制
| 应用 | 典型用途 |
|---|---|
| 机器人 | 旋转机器人关节与控制系统中的光电信号传输 |
| 物料搬运系统 | 自动化输送与搬运设备中的混合信号传输 |
| 医疗系统 | 精密医疗设备中的稳定光电信号传输 |
| 遥控系统 | 用于遥控设备的可靠旋转通信 |
| 雷达系统 | 旋转雷达组件中的高速光信号传输 |
| 车辆上的旋转炮塔 | 旋转车辆平台上的信号与电源集成传输 |
| 视频监控系统 | 旋转式监控设备中的视频、控制与电力传输 |
| 海上设备 | 海洋及近海环境中的旋转信号传输 |
| 海军系统 | 舰载旋转系统中的光电通信 |
| 国家或国际安全系统 | 在安防与国防系统中的可靠信号传输 |
| 潜艇作战系统 | 在水下及海底旋转应用中的稳定传输 |
光纤类型 |
单模或多模光纤 | 光学通道数量 | 工作波长 | 插入损耗要求 | 回波损耗要求 |
| 电路编号 | 信号类型 | 当前容量 | 电压等级 | 电力传输集成 | 通信信号集成 |
| 连接器类型 | PC/APC端面 | 电缆长度 | 护套类型 | TPU或铠装电缆 | 保护级别 |
| 额定转速 | 工作温度范围 | 存储温度范围 | 外壳结构 | 安装方法 | 集成的光学、信号与电力传输需求 |
如果标准配置无法完全满足您的应用需求，请将您的详细要求发送给我们，包括光纤类型、光通道数量、波长、电回路数量、电流、电压、信号类型、转速、连接器类型、电缆长度、工作环境及防护等级等。
我们的工程团队可根据您的项目需求，推荐合适的标准型号，或提供定制化的光电滑环解决方案。
