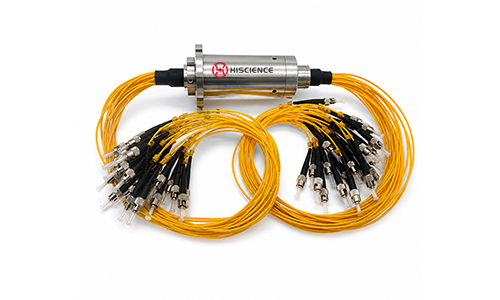

HF02J-FC001光纤滑环，又称光学滑环，是一种专用的旋转连接器，可在静止与旋转部件之间实现不间断的360°旋转，并传输光能与信号。
它支持单模光纤传输，波长范围为780–1650nm，默认工作波长为1310nm和1550nm。该型号具备多达37个光纤通道、低插入损耗、可靠的回波损耗性能以及IP64防护等级，适用于需要高速光信号传输、大信息容量、高精度和长距离通信的场景。
与传统电滑环相比，光纤信号传输采用非接触、无摩擦的方式，有助于降低磨损并提升长期传输的稳定性。该型号适用于机器人、物料搬运系统、医疗系统、雷达系统、遥控系统、视频监控系统、海上设备、海军系统以及其他高性能旋转通信应用。
| 项目 | 规格 |
|---|---|
| 产品类型 | 光纤滑环 |
| 光纤类型 | 单模 9/125μm |
| 电路数量 | ＜37 |
| 波长范围 | 780–1650nm，默认1310nm与1550nm |
| 插入损耗 | ≤4.0dB |
| 插入损耗变化 | ≤±1dB |
| 回波损耗 | ≥45dB |
| 工作温度 | -40°C至+80°C |
| 存储温度 | -45°C至+85°C |
| 防护等级 | IP64 |
| 光学串扰 | ≥70 |
| 最大光功率 | 25dBm |
| 转速 | 2000RPM |
| 使用寿命 | 在300RPM下可实现≥5000万次旋转 |
| 拉力 | ≥75 |
为选择合适的光纤滑环，请确认以下信息：
光纤类型
光纤通道数量
工作波长
插入损耗要求
插入损耗变化要求
回波损耗要求
转速
使用寿命要求
防护等级
工作温度与储存温度
电缆长度与连接器类型
安装空间与结构
是否需要集成电信号、电源或混合信号
如果您不确定哪种型号合适，请将您的设备需求发送给我们。我们的工程师可以帮助您推荐合适的光纤滑环解决方案。
支持单模9/125μm光纤传输
支持多达37个光纤通道
专为稳定的360°光信号传输而设计
波长范围从780nm到1650nm
默认工作波长包括1310nm和1550nm
插入损耗≤4.0dB
回波损耗≥45dB
工业环境下的IP64防护等级
旋转速度最高可达2000RPM
工作寿命≥300RPM下5000万转
非接触式光传输有助于减少磨损并提高稳定性
抗电磁干扰能力强
适用于高速长距离光信号传输
| 应用 | 典型用途 |
|---|---|
| 机器人 | 旋转机器人系统中的光信号传输 |
| 物料搬运系统 | 旋转搬运设备中的稳定数据传输 |
| 医疗系统 | 精密医疗设备中的信号传输 |
| 遥控系统 | 旋转控制系统中的光通信 |
| 雷达系统 | 旋转雷达结构中的高速信号传输 |
| 车载旋转炮塔 | 车载旋转系统中的光传输 |
| 视频监控系统 | 旋转监控系统中的稳定视频或数据传输 |
| 海上装备 | 在海洋与近海环境中的可靠信号传输 |
| 海军系统 | 舰载旋转设备中的光通信 |
| 国家或国际安全系统 | 安防相关旋转系统中的信号传输 |
| 潜艇作战系统 | 水下及海底旋转系统的光传输 |
光纤传输类型 |
单模或多模光纤 | 单通道或多通道配置 | 光纤通道数量 | 工作波长 |
| 插入损耗要求 |
回波损耗要求 |
光学串扰要求 | 最大光功率 | 转速 |
| 工作生活 | 防护等级 | 电缆长度 | 连接器类型 | 外壳材料 |
| 安装结构 | 工作温度范围 | 储存温度范围 | 拉力要求 | 与电信号、电源或其他混合传输需求的集成 |
| 插入损耗变化要求 | ||||
如果标准型号无法满足您的需求，请将您的应用详情发送给我们，包括光纤类型、通道数量、波长、插入损耗要求、回波损耗要求、旋转速度、防护等级、电缆长度、连接器类型、安装空间以及工作环境。
我们的工程师可协助确认合适型号，或根据您的设备需求提供定制化的光纤滑环解决方案。
