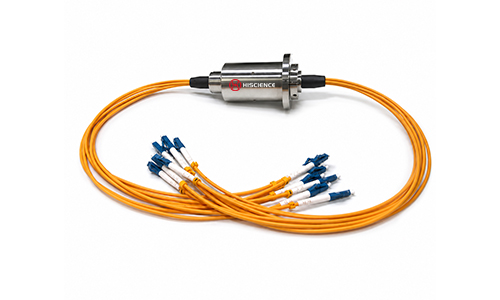

HF02F-FC001 光纤滑环

产品详情

描述

HF02F-FC001光纤滑环，又称光学滑环，是一种专用的旋转连接器，可在静止与旋转部件之间实现不间断的360°旋转，并传输光能与信号。

它支持单模9/125μm光纤传输，波长范围为780–1650nm，默认工作波长为1310nm和1550nm。该型号支持4个光纤通道，具有插入损耗低、回波损耗稳定、光学串扰防护等特性，并可在严苛的旋转系统中实现可靠运行。

与传统电滑环相比，光纤传输采用非接触、无摩擦的方式，有助于降低磨损并提升长期性能。它适用于机器人、物料搬运系统、医疗系统、遥控系统、雷达系统、视频监控系统、海上设备、海军系统以及其他旋转光学通信应用。

规格

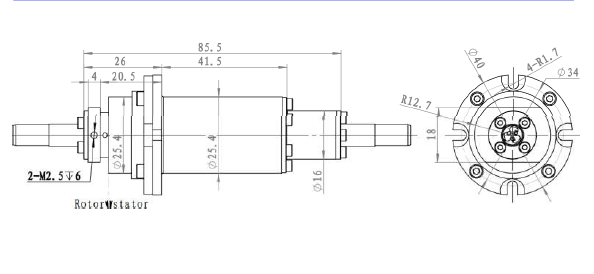

图示

产品选型指南

为选择合适的光纤滑环，请确认以下信息：

• 光纤类型

• 光纤通道数量

• 工作波长

• 插入损耗要求

• 插入损耗变化要求

• 回波损耗要求

• 光学串扰要求

• 最大光功率

• 转速

• 使用寿命要求

• 工作温度与储存温度

• 防护等级

• 拉力要求

• 电缆长度与连接器类型

• 安装空间与结构

• 是否需要集成电信号、电源或混合信号

如果您不确定哪种型号合适，请将您的设备需求发送给我们。我们的工程师可以帮助您推荐合适的光纤滑环解决方案。

特点

• 支持4个单模光纤通道

• 专为360°连续光学信号传输而设计

• 波长范围从780nm到1650nm

• 默认工作波长包括1310nm和1550nm

• 插入损耗低，≤4.0dB

• 回波损耗≥45dB

• 光学串扰性能≥70

• 最大光功率高达25dBm

• 旋转速度最高可达2000RPM

• 工作寿命≥300RPM下5000万转

• 专利光学耦合技术，耦合结构更简化

• 无需光纤准直器或同轴调节

• 一次组装，耦合效率高

• 非接触式光传输有助于减少磨损并延长使用寿命

• 密封结构有助于保护光学元件免受外部环境因素的影响

• 无泄漏且无电磁干扰

• 适用于长距离、高带宽的信号传输

• 结构紧凑，易于与电气滑环集成

主要应用

可定制选项

需要定制吗？

如果标准型号无法满足您的需求，请将您的应用详情发送给我们，包括光纤类型、通道数量、波长、插入损耗要求、回波损耗要求、光功率、旋转速度、使用寿命、电缆长度、连接器类型、安装空间以及工作环境。

我们的工程师可协助确认合适型号，或根据您的设备需求提供定制化的光纤滑环解决方案。
