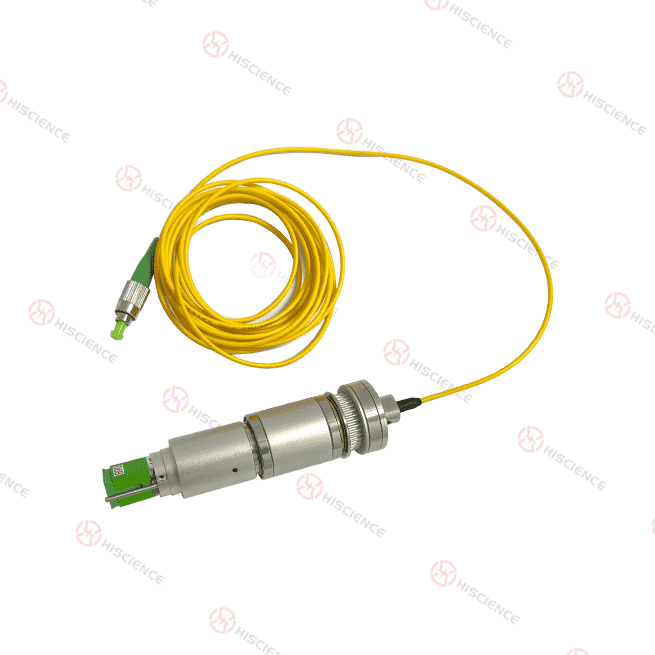

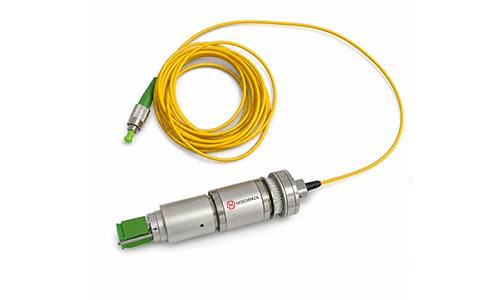

HSF01D-001光纤滑环，又称光学滑环，是一种专用的旋转连接器，可在静止与旋转部件之间实现不间断的360°旋转，并传输光能与信号。
它支持SMF-28光纤及1310nm/1550nm光波长传输，适用于对高速信号、大信息容量、高精度以及长距离通信有需求的场景。与传统电滑环相比，光纤信号传输采用非接触、无摩擦的方式，有助于降低磨损并提升长期传输的稳定性。
该型号具有插入损耗低、转速高、抗振性强且光学性能可靠等优点，适用于工业自动化、机器人、医疗系统、雷达系统、遥控系统、视频监控系统、海上设备、海军系统以及其他高速通信应用中的旋转系统。
| 项目 | 规格 |
|---|---|
| 产品类型 | 光纤滑环 |
| 光纤类型 | SMF-28 |
| 电路数量 | 1 |
| 使用寿命 | ≥2亿转 |
| 工作波长 | 1310nm / 1550nm |
| 运动噪声 | ＜75 / 12000RPM |
| 插入损耗 | ＜1.2dB |
| 振动标准 | MIL-STD-167-1A |
| 插入损耗变化 | ＜0.5dB |
| 防护等级 | IP54 |
| 最大光功率 | 23dBm |
| 最大转速 | 12000RPM |
| 工作温度 | -40°C至+85°C |
| 存储温度 | -50°C至+85°C |
| 住房类型 | 2毫米 |
为选择合适的光纤滑环，请确认以下信息：
光纤类型
光纤通道数量
工作波长
插入损耗要求
插入损耗变化要求
最大转速
使用寿命要求
防护等级
抗振动或抗冲击要求
工作温度与储存温度
电缆长度与连接器类型
安装空间与结构
是否需要集成电信号、电源或混合信号
如果您不确定哪种型号合适，请将您的设备需求发送给我们。我们的工程师可以帮助您推荐合适的光纤滑环解决方案。
支持SMF-28单模光纤传输
专为稳定的360°光信号传输而设计
插入损耗低，插入损耗＜1.2dB
插入损耗波动＜0.5dB，确保光学性能稳定
支持1310nm/1550nm工作波长
最高转速可达12000RPM
使用寿命长，支持≥2亿次旋转
防护等级IP54，可在工业环境中可靠使用
符合MIL-STD-167-1A振动标准
支持最大光功率23dBm
非接触式光传输有助于减少磨损并提高稳定性
抗电磁干扰能力强
适用于高速长距离光信号传输
| 应用 | 典型用途 |
|---|---|
| 机器人 | 旋转机器人系统中的光信号传输 |
| 物料搬运系统 | 旋转搬运设备中的稳定数据传输 |
| 医疗系统 | 精密医疗设备中的信号传输 |
| 遥控系统 | 旋转控制系统中的光通信 |
| 雷达系统 | 旋转雷达结构中的高速信号传输 |
| 车载旋转炮塔 | 车载旋转系统中的光传输 |
| 视频监控系统 | 旋转监控系统中的稳定视频或数据传输 |
| 海上装备 | 在海洋与近海环境中的可靠信号传输 |
| 海军系统 | 舰载旋转设备中的光通信 |
| 国家或国际安全系统 | 安防相关旋转系统中的信号传输 |
| 潜艇作战系统 | 水下及海底旋转系统的光传输 |
使用寿命 |
光纤传输类型 | 单模或多模光纤 | 工作波长 | 插入损耗要求 |
| 插入损耗变化要求 | 转速 | 防护等级 | 电缆长度 | 连接器类型 |
| 外壳结构 | 工作温度范围 | 耐振动或特殊环境要求 | 与电信号、电源或其他混合传输需求的集成 |
如果标准型号无法满足您的需求，请将您的应用详情发送给我们，包括光纤类型、通道数量、波长、插入损耗要求、旋转速度、防护等级、电缆长度、连接器类型、安装空间、振动要求以及工作环境。
我们的工程师可协助确认合适型号，或根据您的设备需求提供定制化的光纤滑环解决方案。
