射频滑环，又称高频滑环，旨在实现360°旋转过程中对高频信号、射频信号、微波信号、模拟信号及数字信号的传输。

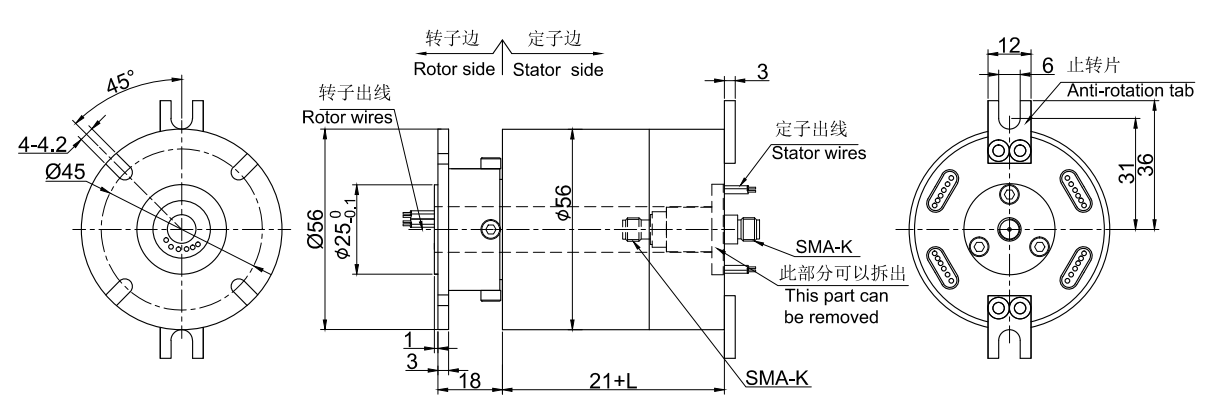

HHF108-S06射频滑环专为需要稳定射频信号传输并集成信号电路的应用而设计。它支持1个射频通道和6个信号电路，频率范围为直流至3GHz，额定功率为5W。
该系列具有结构紧凑、性能稳定、屏蔽效能优异、抗干扰能力强以及传输性能可靠等特点。同时，还可根据应用需求，支持与电信号、控制信号、通信信号、电源及流体介质的复合传输。
可针对射频通道数量、频率范围、电缆类型、连接器类型、电缆长度、接口类型、工作速率、安装结构以及集成信号传输需求提供定制选项。
| 项目 | 规格 |
|---|---|
| 产品类型 | 射频滑环/高频滑环 |
| 传动类型 | 射频信号/信号电路 |
| 回路数 | 1路射频信号 & 6路电信号 |
| 频率范围 | 直流–3GHz |
| 额定功率 | 5W |
| 驻波比 | 1.3 |
| 驻波比变化 | 0.05 |
| 插入损耗 | 0.3 dB |
| 插入损耗变化 | 0.05 dB |
| 工作速度 | 0–150RPM |
| 定制选项 | 射频通道、频率范围、电缆类型、连接器类型、电缆长度、接口类型、安装结构 |
为选择合适的型号，请确认以下信息：
射频通道数量
信号电路要求
频率范围
额定功率
驻波比要求
插入损耗要求
工作转速
电缆类型
连接器类型
电缆长度
安装空间
工作环境及防护等级
无论是否需要集成电力、信号、通信信号、视频信号或流体介质
如果您不确定哪种型号合适，请将您的设备需求发送给我们。我们的工程师可协助您推荐合适的射频滑环解决方案。
专为在360°旋转过程中实现稳定的射频信号与高频信号传输而设计
支持1个射频通道和6个信号回路
直流–3GHz的频率范围
额定功率为5W
优异的电压驻波比性能
低插入损耗，确保信号传输稳定
适用于大容量数据传输且无延迟
支持超高清视频数据的高速传输
结构紧凑，便于集成到旋转设备中
适用于射频信号传输应用的强抗干扰能力
| 应用 | 典型用途 |
|---|---|
| 军用雷达 | 用于旋转雷达系统中实现稳定的射频信号传输 |
| 舰载卫星通信系统 | 支持海洋卫星通信设备中的高频信号传输 |
| 车载卫星通信设备 | 用于车载旋转式通信系统 |
| 卫星通信车辆 | 支持移动卫星通信平台中的射频信号传输 |
| 应急指挥车辆 | 用于旋转通信与指挥系统 |
| 高端机器人 | 可在机器人旋转接头中实现稳定的信号传输 |
| 车载旋转炮塔 | 支持旋转炮塔系统中的射频信号与控制信号传输 |
| 遥控系统/雷达天线 | 用于旋转天线系统的稳定信号传输 |
| 医疗系统 | 适用于需要高频信号传输的旋转医疗设备 |
| 视频监控系统 | 支持旋转监控设备的稳定信号传输 |
| 国家或国际安全系统 | 用于安防相关的旋转通信设备 |
| 水下作业系统 | 适用于需要信号传输的水下旋转设备 |
| Emergency Lighting Equipment | Supports signal transmission in rotating lighting systems |
| 机器人 | 用于需要可靠信号传输的机器人系统 |
| 展览/展示设备 | 适用于需要稳定信号传输的旋转显示系统 |
射频通道数量 |
频率范围最高可达50GHz | 电缆类型 | 连接器类型 | 电缆长度 |
| 接口类型 | 峰值功率与平均功率 | 驻波比要求 | 插入损耗要求 | 工作转速 |
| 安装结构 | 电源电路集成 | 信号电路集成 | 以太网、视频、控制信号或通信信号传输 | 流体介质集成 |
| 防护等级 | 工作环境 | 使用寿命长且免维护 |
如果标准型号无法满足您的需求，请将您的应用详情发送给我们，包括射频通道数量、频率范围、额定功率、驻波比要求、插入损耗要求、信号电路要求、工作速度、电缆类型、连接器类型、安装空间以及工作环境。
我们的工程师可协助确认合适的型号，或根据您的设备需求提供定制化的射频滑环解决方案。
