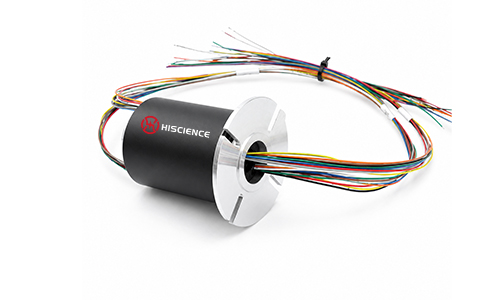

HT1256F系列过孔滑环

产品详情

描述

HT1256F系列穿心式滑环的孔径为12.7毫米，外径为56毫米，通道数为1至36个。该产品专为需要在静止与旋转部件之间实现连续360°旋转并传输电力、信号或数据的设备而设计。

该系列支持2A信号传输，以及5A或10A的功率传输，额定电压为380VAC/24VDC。凭借其紧凑的结构和灵活的电路组合，适用于小型旋转系统、轴装设备、自动化机械、转台、测试系统及其他工业应用。

可提供电路编号、电流容量、信号类型、导线长度、连接器类型、外壳材料、防护等级及工作环境等自定义选项。

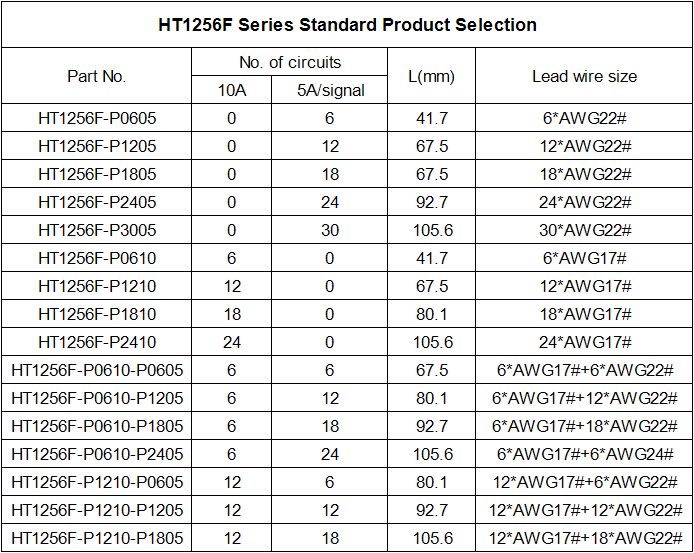

规格

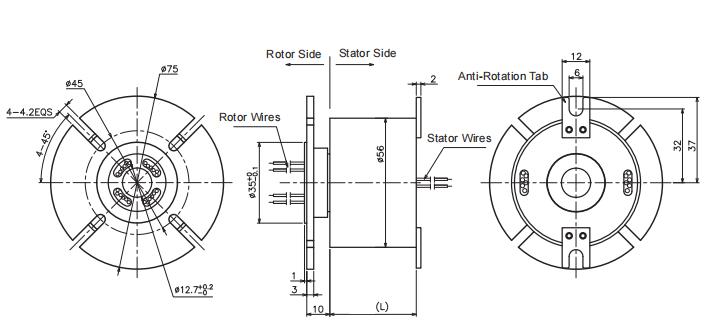

结构图

选型指南

为选择合适的型号，请确认以下信息：

• 孔径尺寸

• 电路数量

• 电流与电压要求

• 信号类型，如以太网、RS485、CAN总线、USB、传感器信号等。

• 工作转速

• 安装空间

• 线缆长度或连接器要求

• 工作环境与防护等级

• 是否需要集成电源、信号、数据、气动、液压、射频或光纤

如果您不确定哪种型号合适，请将您的设备需求发送给我们。我们的工程师可以帮助您推荐合适的滑环解决方案。

产品特性

• 12.7毫米通孔设计，适用于小型轴装旋转设备

• 紧凑型外径56毫米，适用于安装空间受限的场合

• 可在同一装置中实现电源、信号与数据传输

• 1至36通道的灵活电路组合

• 支持电源与工业信号的混合传输

• 兼容以太网、RS485、USB、CAN总线、传感器信号及其他常见工业信号

• 贵金属触点设计，确保电气性能稳定

• 专为工业设备的360°连续旋转而设计

• 可定制电路、电流、导线长度、连接器类型、防护等级及信号类型

主要应用

• 应用	典型用途
  工业自动化	用于紧凑型回转平台、分度工作台和自动化设备
  机器人技术	适用于小型旋转接头或需要同时传输电源与信号的设备
  测试设备	支持旋转测试系统中的稳定信号传输
  转台	可在保持电气连接的同时实现连续旋转
  包装机械	在紧凑的旋转部件中传输电源和控制信号
  医疗设备	适用于需要稳定供电与信号传输的旋转系统
  展览/展示设备	用于旋转式展示平台和移动展示系统
  小型旋转设备	适用于安装空间有限及轴装结构的设备

  可定制选项

1. 中心通孔选项范围为0至1000毫米，额定电流范围为0至5000A，电压容量可达10000V。

2. 工作温度：标准范围-30℃~+70℃，定制范围-60℃～+200℃。

3. 工作转速：标准0~300RPM，可定制最高0~20000 RPM。

4. 参考寿命：标准2000万转@300RPM，可根据要求提供长寿命滑环。

5. 外壳材料：可选工程塑料、铝合金和不锈钢。

6. IP等级：标准IP51，可定制最高IP68。

7. 连接器类型和长度：可根据要求提供多种连接器类型和长度。

8. 集成能力：可与气动、液压、射频和光纤旋转接头集成。

9. 信号支持：支持同时传输多种信号，包括工业以太网、串行信号、工业总线、USB、SDI等。
