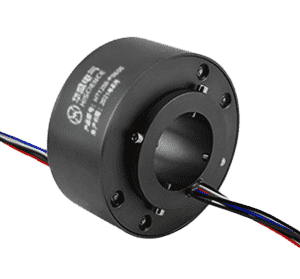

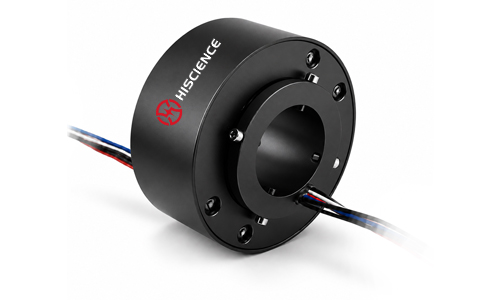

HT3899系列穿心式滑环的孔径为38.1毫米，外径为99毫米，通道数为1至72个。该产品专为需要在静止与旋转部件之间实现连续360°旋转并传输电力、信号或数据的设备而设计。
该系列支持2A信号传输，以及5A或10A的功率传输，额定电压为380VAC/24VDC。凭借其标准的穿孔结构和灵活的电路组合，适用于轴装式旋转系统、转台、工业自动化设备、包装机械、测试系统以及其他中型旋转应用。
可提供电路编号、电流容量、信号类型、导线长度、连接器类型、外壳材料、防护等级及工作环境等自定义选项。
| 项目 | 规格 |
|---|---|
| 产品类型 | 通孔滑环 |
| 孔径 | 38.1毫米 |
| 外径 | 99毫米 |
| 通道数量 | 1–72个通道 |
| 传输类型 | 电源/信号/数据 |
| 电流 | 2A信号/5A/10A电源 |
| 额定电压 | 380VAC / 24VDC |
| 工作转速 | 0–300RPM |
| 接触材料 | 贵金属 |
| 引线长度 | 定子/转子：300mm |
| 防护等级 | IP51 |
| 绝缘电阻 | ≥500MΩ@500VDC |
| 定制选项 | 电路、电流、信号类型、导线长度、连接器、外壳、防护等级 |
为选择合适的型号，请确认以下信息：
孔径尺寸
回路数量
电流与电压要求
信号类型，如以太网、RS485、CAN总线、USB、传感器信号等。
工作速度
安装空间
导线长度或连接器要求
工作环境及防护等级
无论是否需要集成电源、信号、数据、气动、液压、射频或光纤
如果您不确定哪种型号合适，请将您的设备需求发送给我们。我们的工程师可以帮助您推荐合适的滑环解决方案。
38.1毫米通孔设计，适用于轴装式旋转设备
中型工业旋转系统的外径为99毫米
<b可在同一装置中同时支持电源、信号与数据传输
灵活的电路组合，通道数从1到72不等
支持电源与工业信号的混合传输
兼容以太网、RS485、USB、CAN总线、传感器信号及其他常见工业信号
采用贵金属触点设计，确保电气性能稳定
专为工业设备的360°连续旋转而设计
可定制电路、电流、线缆长度、连接器类型、防护等级及信号类型
| 应用 | 典型用途 |
|---|---|
| 工业自动化 | 用于旋转平台、分度台和自动化设备 |
| 转台 | 可在保持稳定电气连接的同时实现连续旋转 |
| 包装机械 | 在旋转部件中传输电源与控制信号 |
| 测试设备 | 支持旋转测试系统中的稳定信号传输 |
| 机器人技术 | 适用于需要进行动力与信号传输的旋转接头或设备 |
| 工程机械 | 用于需要可靠电力与信号传输的旋转结构 |
| 展览/展示设备 | 用于旋转展示平台和移动展示系统 |
| 船舶及海上设备 | 适用于需要稳定电力与信号传输的旋转系统 |
孔径尺寸 |
回路数量 |
当前容量 |
电压等级 |
信号类型 |
导线长度 |
连接器类型 |
外壳材料 |
防护等级 |
工作速度 |
工作温度 |
与气动、液压、射频或光纤旋转接头的集成 |
如果标准型号无法满足您的需求，请将您的应用详情发送给我们，包括孔径尺寸、回路数量、电流、电压、信号类型、工作速度、安装空间以及工作环境。
我们的工程师可以帮助确认合适的型号，或根据您的设备需求提供定制化的穿轴滑环解决方案。
