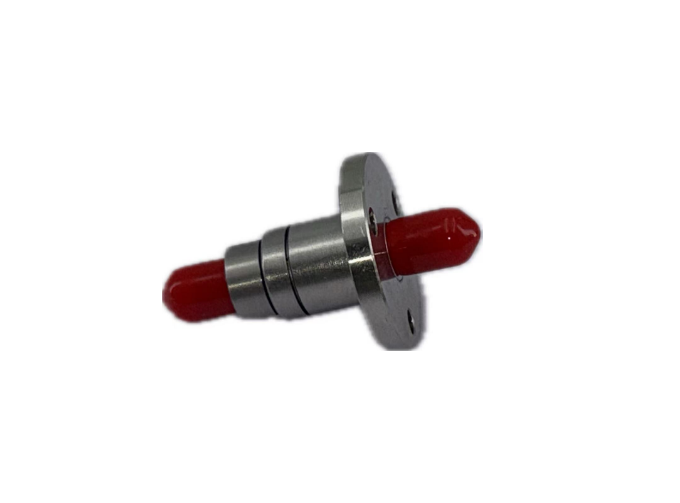

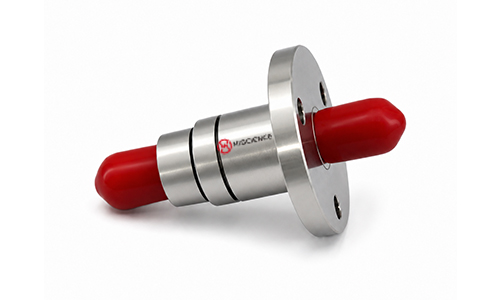

HRJ100射频滑环专为在连续360°旋转过程中需要稳定射频信号传输的旋转系统而设计。它可传输射频信号、高频信号、微波信号、模拟信号及数字信号。
该型号配备1个SMA-F接口的射频通道，频率范围为DC–18GHz。其驻波比性能稳定、插入损耗低、屏蔽效能强，且具有出色的抗干扰能力，适用于高频通信和高速数据传输等应用。
HRJ100射频滑环还可根据具体应用，与电源回路、控制信号、通信信号及其他传输需求相结合。它适用于雷达天线、卫星通信系统、遥控系统、视频监控系统、医疗设备、机器人以及其他在旋转过程中需要稳定射频信号传输的各类设备。
| 项目 | 规格 |
|---|---|
| 产品类型 | 射频滑环 |
| 型号 | HRJ100 |
| 电路数量 | 1 |
| 接口类型 | SMA-F |
| 频率范围 | DC–18GHz |
| 峰值功率 | 2 kW |
| 平均功率 | 100 瓦 |
| 驻波比 | 1.25 |
| 驻波比变化 | 0.05 |
| 插入损耗 | 0.5 dB |
| 插入损耗变化 | 0.1 分贝 |
| 工作转速 | 0–300RPM |
| 传动类型 | 射频信号/高频信号/微波信号 |
| 定制选项 | 射频通道、频率范围、接口类型、功率及信号电路 |
为选择合适的射频滑环，请确认以下信息：
射频通道数量
频率范围
接口类型，如SMA、N型、BNC、TNC等。
峰值功率与平均功率要求
驻波比要求
插入损耗要求
工作速度
安装空间与安装方式
是否需要集成电源电路或信号电路
是否需要传输视频、以太网、控制信号或流体介质
运行环境与防护要求
如果您不确定哪种射频滑环适合您的需求，请将您的频率范围、射频通道数量、接口类型、功率要求、安装空间及应用细节发送给我们。我们的工程师将协助您推荐合适的射频滑环解决方案。
支持连续360°射频信号传输
1个带SMA-F接口的射频通道
频率范围：直流–18GHz
稳定的驻波比性能，确保信号传输可靠
插入损耗低，传输波动小
适用于大容量数据传输，无延迟
支持超高清视频数据的高速传输
结构紧凑，易于集成到旋转设备中
强大的屏蔽与抗干扰能力
可与电源回路、控制信号、通信信号以及流体介质传输相结合
可定制的射频通道、频率范围、接口类型及集成式传输结构
| 应用 | 典型用途 |
|---|---|
| 雷达天线 | 用于旋转雷达系统中的射频与微波信号传输 |
| 卫星通信系统 | 支持卫星通信设备中稳定的射频信号传输 |
| 船载卫星通信系统 | 适用于需要稳定高频传输的船用天线系统 |
| 车载卫星通信设备 | 用于安装在车辆上的旋转通信系统 |
| 卫星通信车辆 | 支持移动通信平台中的射频信号传输 |
| 应急指挥车 | 用于旋转天线、监控或通信系统 |
| 遥控系统 | 在旋转过程中传输高频控制与通信信号 |
| 视频监控系统 | 适用于需要稳定数据传输的旋转监控系统 |
| 医疗系统 | 用于需要射频或信号传输的精密医疗设备 |
| 高端机器人 | 支持机器人关节或旋转系统中的信号传输 |
| 车辆上的旋转炮塔 | 用于车载旋转设备中的射频与信号传输 |
| 安全系统 | 适用于旋转通信、监控或天线设备 |
| 水下作业系统 | 可在水下旋转系统中实现可靠信号传输 |
| 应急照明设备 | 用于需要信号传输的旋转照明系统 |
| 展览与展示设备 | 支持具有射频或信号传输需求的旋转显示设备 |
射频通道数量
频率范围高达50GHz
接口类型
峰值功率与平均功率
驻波比要求
插入损耗要求
工作速度
安装结构
电源电路集成
信号电路集成
以太网、视频、控制信号或通信信号传输
流体介质集成
连接器类型与电缆长度
使用寿命长，免维护
如果标准型号HRJ100无法满足您的需求，请将您的应用详情发送给我们，包括射频通道数、频率范围、接口类型、峰值功率、平均功率、驻波比要求、插入损耗要求、安装空间、工作速度以及工作环境。
我们的工程师可协助确认合适的型号，或根据您的设备需求提供定制化的射频滑环解决方案。
